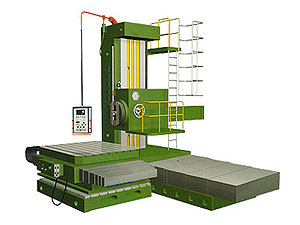

TX69型數顯落地式銑鏜床是用途_為廣泛的重型機床。該機床有足夠的功率和剛性，能滿足強力銑削的要求：具有X、 Y 、Z 、W四個進給，X、Y方向進給均有數字顯示及夾緊裝置，是一種性能優良，工藝范圍廣泛，精度及生產效率高的_設備，_可以取代龍門刨床和落地鏜床；該機床一次裝夾可完成鉆孔 、擴孔 、鏜孔 、切溝槽以及平面的銑削加工，此外，還可進行精度_高的孔系加工；是重型機械、工程機械、機車車輛、礦山設備、大型電機、水輪機、汽輪機、船舶、鋼鐵、軍工等工業部門必不可少的加工設備。 　　

該機床具有剛性好、精度高、可靠性強、操作方便、造型美觀等特點，特別是在方滑枕端面上還可以安裝各種附件（_銑頭、垂直銑頭、伸長銑頭等根據特殊訂貨供應）或與回轉工作臺配合使用，能進一步的擴大機床應用范圍。 　　

落地銑鏜床主要用于鏜削大中型零件的孔，同時還可以完成鉆、擴、鉸、銑平面等工作。落地銑鏜床帶有掛輪裝置，可以加工公制或英制內螺紋，利用平旋盤徑向刀架可以車端面，與回轉工作臺聯機使用，可以加工直徑大而長度_短的內孔與外圓。

	鏜軸直徑	200毫米
	銑軸端部直徑	320毫米
	滑枕尺寸（寬×高）	480×520
	鏜軸錐孔	IS0-60
	鏜軸行程	1200毫米
	滑枕行程	1200毫米
	鏜軸與滑枕總行程	2400毫米
	主軸箱行程	4000毫米
	立柱行程	8000毫米
	主軸中心線至平臺工作面距離	560-4560毫米
	銑軸_鈕矩	15000牛.米
	主軸轉速范圍（無級）	3.15-600轉/分
	鏜軸進給范圍（無級）	1-1500毫米/分
	滑枕進給范圍（無級）	1-3000毫米/分
	主軸箱進給范圍（無級）	1-6000毫米/分
	主軸箱快速移動速度	6000毫米/分
	立柱進給范圍（無級）	1-6000毫米/分
	立柱快速移動速度	6000毫米/分
	主傳動電機	交流變頻 75千瓦
	鏜軸進給電機	FAGOR　FXM75 （50.4牛.米3000轉/分）
	滑枕進給電機	FAGOR　FXM75 （50.4牛.米2000轉/分）
	主軸箱進給電機	FAGOR　FXM78 （76.6牛.米2000轉/分）
	立柱進給電機	FAGOR　FXM78 （76.6牛.米2000轉/分）
	機床重量（不包括平臺、回轉臺）	120噸
	機床外形尺寸（長×寬×高）	15000×4215×9490毫米
